400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன் டவர்

400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன் டவர் என்பது ஒரு எஃகு லட்டு அமைப்பாகும், இது உயர் மின்னழுத்த கடத்திகள், தரை கம்பிகள் மற்றும் மின்கடத்திகளை தரைக்கு மேலே பாதுகாப்பான உயரத்தில் ஆதரிக்கிறது. "400kV" என்பது அது கொண்டு செல்லும் வரி மின்னழுத்தத்தைக் குறிக்கிறது - மாநிலங்களுக்கு இடையேயான மற்றும் சர்வதேச மின் பரிமாற்றத்திற்குப் பயன்படுத்தப்படும் மிக உயர்ந்த மின்னழுத்த வகுப்புகளில் ஒன்று. இந்த மின்னழுத்த அளவில், ஒரு வரியில் உள்ள ஒவ்வொரு கோபுரமும் நூற்றுக்கணக்கான டன் கடத்தி எடையை வைத்திருக்க வேண்டும் மற்றும் காற்று மற்றும் பனி ஏற்றும் போது பெரும் பதற்றத்தைத் தாங்க வேண்டும்.

தயாரிப்பு விவரக்குறிப்புகள்

முக்கிய அம்சங்கள் மற்றும் நன்மைகள்

எக்ஸ்ட்ரீம் லோடிங்கிற்காக வடிவமைக்கப்பட்டது

எங்களின் 400kV கோபுரங்கள் மிக மோசமான ஒருங்கிணைந்த சுமை நிகழ்வுகளுக்கு எதிராக வரையறுக்கப்பட்ட உறுப்பு மென்பொருளைக் கொண்டு கட்டமைப்பு ரீதியாக பகுப்பாய்வு செய்யப்படுகின்றன: பனி ஏற்றப்பட்ட கடத்திகளில் 40 m/s காற்று, உடைந்த கம்பி பதற்றம் சமநிலையின்மை மற்றும் வெப்பநிலை தூண்டப்பட்ட தொய்வு. IEC 60652 / GB 50545 க்கு பாதுகாப்பு காரணிகள். கோபுரம் நிற்கிறது என்று கணக்கீடு கூறும்போது, ​​அது நிற்கிறது.

அதிக வலிமை கொண்ட எஃகு, குறைந்த டன்னேஜ்

வழக்கமான Q235 வடிவமைப்புகளுடன் ஒப்பிடும்போது கால்களில் Q420 உயர் வலிமை கொண்ட எஃகு கோபுரத்தின் எடையை 15-25% குறைக்கும். குறைந்த டன்னேஜ் என்பது குறைந்த சரக்குச் செலவு, சிறிய அடித்தளங்கள் மற்றும் விரைவான விறைப்பு - 500-கோபுரக் கோட்டிற்கு குறுக்கே சேமிக்கும் சேமிப்பு.

50+ வருட சேவைக்காக ஹாட்-டிப் கால்வனேற்றப்பட்டது

ஒவ்வொரு கூறுகளும் குறைந்தபட்சம் 85 µm துத்தநாக அடுக்குடன் ISO 1461 க்கு ஹாட் டிப் கால்வனேற்றப்படுகிறது. சாதாரண வளிமண்டல சூழல்களில், முதல் பராமரிப்புக்கு 50+ ஆண்டுகளுக்கு முன்பு எதிர்பார்க்கலாம். கடலோர அல்லது தொழில்துறை அரிக்கும் மண்டலங்களுக்கு, நாங்கள் தடிமனான பூச்சுகள் (120 µm வரை) அல்லது டூப்ளக்ஸ் பூச்சு அமைப்புகளை வழங்குகிறோம்.

பரிமாற்றம் செய்யக்கூடிய, புலம் நிரூபிக்கப்பட்ட இணைப்புகள்

லெக் மெம்பர்ஸ் மற்றும் பிரேசிங் ஆகியவை துல்லியமான-வார்ப்புரு செய்யப்பட்ட போல்ட் துளைகளால் புனையப்பட்டவை, எனவே வெவ்வேறு உற்பத்தித் தொகுதிகளிலிருந்து ஒரே மாதிரியான கோபுரங்கள் ஒன்றுக்கொன்று மாற்றாக ஒன்றுசேரும். எங்கள் கோபுரங்கள் நன்கு தயாரிக்கப்பட்ட தளபாடங்கள் போல ஒன்றாகச் செல்வதாக எரெக்ஷன் குழுவினர் தெரிவிக்கின்றனர் - தளத்தில் அரைக்கவோ, ரீமிங் செய்யவோ, சுத்தியல் பொருத்தவோ இல்லை.

முழு ஆவண தொகுப்பு

ஒவ்வொரு 400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன் கோபுரமும் சான்றளிக்கப்பட்ட புனைகதை வரைபடங்கள், பொருள் சோதனை சான்றிதழ்கள், தடித்த தடிமன் அறிக்கைகள் மற்றும் கட்டமைப்பு கணக்கீடு சுருக்கங்களுடன் அனுப்பப்படுகிறது. உங்கள் ஆலோசகர்களும் ஆய்வுக் குழுவும் தளத்தை ஏற்றுக்கொள்வதற்குத் தேவையான அனைத்தையும் பெறுகிறார்கள்.

வழக்கமான பயன்பாடுகள்

400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் கோபுர உற்பத்தியாளர் மற்றும் சப்ளையர் என, MTtower பயன்பாடுகள், EPC ஒப்பந்தக்காரர்கள் மற்றும் புதுப்பிக்கத்தக்க டெவலப்பர்களுக்கான கோபுரங்களை உருவாக்குகிறது - தொழிற்சாலை-நேரடி விலையில் மொத்தமாக வழங்கப்படுகிறது:

மாநிலங்களுக்கு இடையேயான மற்றும் பிராந்தியங்களுக்கு இடையேயான 400kV முதுகெலும்பு பரிமாற்றக் கோடுகள்

பெரிய வெப்ப, நீர் மற்றும் அணுமின் நிலையங்களில் இருந்து மின்சாரம் வெளியேற்றம்

காற்றாலை மற்றும் சூரியப் பண்ணை கிரிட் இணைப்பு தாழ்வாரங்கள் (400kV சேகரிப்பான் கோடுகள்)

எல்லை தாண்டிய மின் இணைப்பிகள் மற்றும் ஏற்றுமதி வரிகள்

பழைய 220kV/330kV தாழ்வாரங்களை 400kV வகுப்பிற்கு மாற்றுதல் மற்றும் மேம்படுத்துதல்

உயரமான கனமான கோபுரங்கள் தேவைப்படும் ஆற்றின் குறுக்கு மற்றும் மலைப் பாதை பிரிவுகள்

உற்பத்தி செயல்முறை

ஒவ்வொரு 400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன் கோபுரமும் விவரமான வடிவமைப்புடன் தொடங்குகிறது: 3D டவர் மென்பொருளைப் பயன்படுத்தி கோபுரத்தின் வெளிப்புறத்தை உறுப்பினர்-உறுப்பினர் புனையமைப்பு வரைபடங்களாக மாற்றுகிறோம், வெட்டுப் பட்டியல்கள், துளை வார்ப்புருக்கள் மற்றும் பட்டறையில் மில்லிமீட்டருக்குப் பின்பற்றும் அசெம்பிளி வரைபடங்களை உருவாக்குகிறோம்.

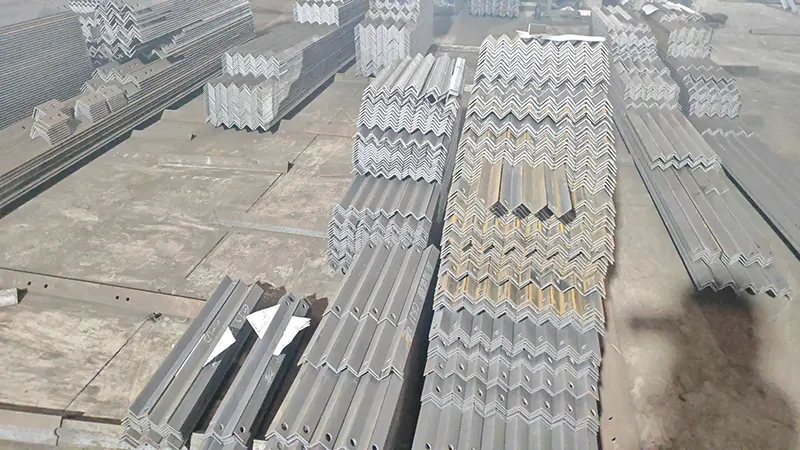

ஃபேப்ரிகேஷன்: கோண எஃகு நேராக்கப்பட்டது, CNC நீளத்திற்கு வெட்டப்பட்டது, மேலும் துல்லியமான வார்ப்புருக்கள் மூலம் குத்தப்படுகிறது அல்லது துளையிடப்படுகிறது. ஒவ்வொரு உறுப்பினரும் வரைபடங்களுடன் பொருந்தக்கூடிய தனித்துவமான குறிச்சொல்லுடன் குறிக்கப்பட்டுள்ளனர், எனவே எஃகு அதன் நிலைக்கு ஏற்கனவே "லேபிளிடப்பட்ட" தளத்திற்கு வருகிறது.

கால்வனிஸ் செய்வதற்கு முன், ஒவ்வொரு வகையிலும் குறைந்தது ஒரு கோபுரத்திற்கு ஒரு முழு சோதனை அசெம்பிளி மேற்கொள்ளப்படுகிறது. இங்குதான் துளை சீரமைப்பு, உறுப்பினர் பொருத்தம் மற்றும் ஒட்டுமொத்த வடிவவியலைச் சரிபார்க்கிறோம் - பல உற்பத்தியாளர்கள் தவிர்க்கும் ஒரு படி, மற்றும் எங்கள் புல விறைப்புத்தன்மை மிகவும் சீராக இருப்பதற்கான காரணம்.

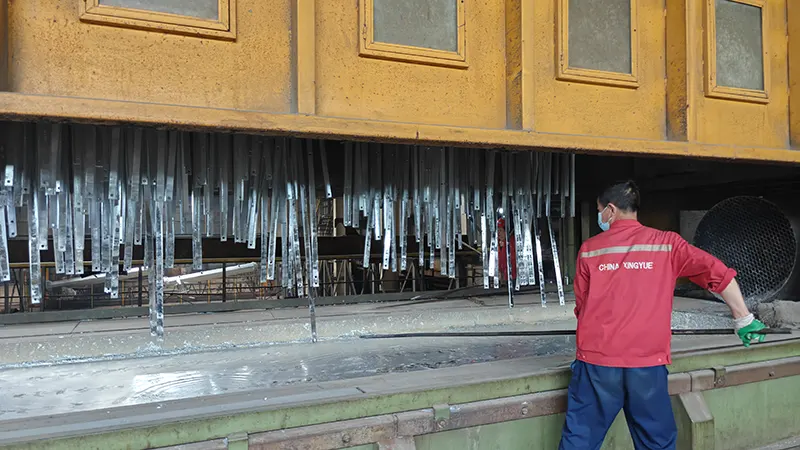

கால்வனேற்றம்: கூறுகள் தேய்ந்து, ஹைட்ரோகுளோரிக் அமிலத்தில் ஊறுகாய்களாக மாற்றப்பட்டு, பாய்ச்சப்பட்டு, ~450°C வெப்பநிலையில் உருகிய துத்தநாகத்தில் மூழ்கடிக்கப்படுகின்றன. துத்தநாக அடுக்கு தடிமன் ஒவ்வொரு தொகுதியிலும் காந்த அளவீடு மூலம் சரிபார்க்கப்படுகிறது. இறுதி ஆய்வு பரிமாணங்கள், ஜிங்க் கவரேஜ் மற்றும் போல்ட் பொருத்தம் ஆகியவற்றை உள்ளடக்கியது.

மாடோங்கை ஏன் தேர்வு செய்ய வேண்டும்?

Qingdao Maotong Power Equipment Co., Ltd. 220kV டிரான்ஸ்மிஷன் லைன் டவர் உற்பத்தி உரிமம் மற்றும் 500kV ஸ்டீல் பைப் டவர் தரச் சான்றிதழ் உட்பட தேசிய தொழில்துறை தயாரிப்பு உற்பத்தி உரிமத்தை வைத்திருக்கிறது. நாங்கள் ஒரு வேலை-கடை உற்பத்தியாளர் அல்ல - நாங்கள் உயர் மின்னழுத்த டவர் தயாரிப்புகளின் உரிமம் பெற்ற உற்பத்தியாளர்.

எங்கள் பதிவுசெய்யப்பட்ட 205 ஊழியர்களில், 85 பேர் தொழில்நுட்ப வல்லுநர்கள், இதில் மூத்த மற்றும் இடைநிலை பொறியாளர்கள் கட்டமைப்பு வடிவமைப்பு, விவரங்கள் மற்றும் QC ஆகியவற்றைக் கையாளுகின்றனர். எங்களுக்கு ஒரு லைன் வழியைக் கொண்டு வாருங்கள், நாங்கள் கோபுரங்களைப் பொருத்துவதற்குப் பொறியியலாக்குவோம்.

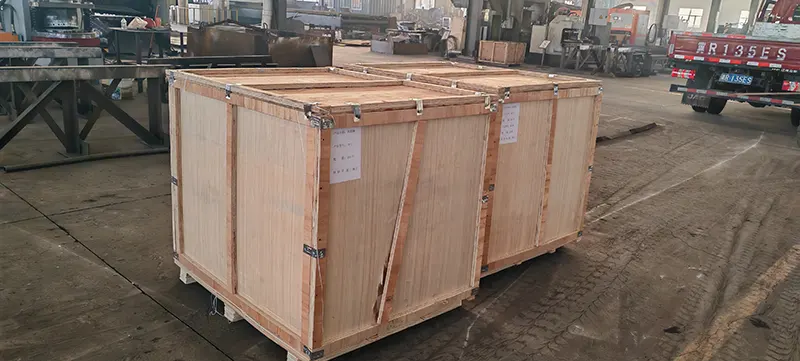

கோபுர உறுப்பினர்கள் அசெம்பிளி சீக்வென்ஸ் மூலம் தொகுக்கப்பட்டு, எஃகு பட்டைகளால் கட்டப்பட்டு, தாங்கும் இடங்களில் பிளாஸ்டிக் படத்தால் பாதுகாக்கப்படுகிறது. சிறிய பாகங்கள் (போல்ட், துவைப்பிகள், பொருத்துதல்கள்) பெட்டி மற்றும் தெளிவாக பெயரிடப்பட்டுள்ளன. கிங்டாவோ துறைமுகத்தில் உள்ள எங்கள் பட்டறையிலிருந்து கொள்கலன்கள் அல்லது பிரேக்புல்க் கப்பல்களுக்கு நேரடியாக ஏற்றப்படும் கடல் சரக்கு தரத்திற்கு ஏற்றுமதி பேக்கிங்.

ஆவணப்படுத்தல்: வணிக விலைப்பட்டியல், பேக்கிங் பட்டியல், பில் ஆஃப் லேடிங், தோற்றச் சான்றிதழ், மெட்டீரியல் டெஸ்ட் சான்றிதழ்கள், கால்வனிசிங் அறிக்கைகள். 400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன் டவர் விலைகள், மொத்த ஆர்டர்கள் அல்லது மேற்கோள்களுக்கு, எங்கள் ஏற்றுமதி விற்பனைக் குழுவைத் தொடர்புகொள்ளவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: 400kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் கோபுரத்தை மேற்கோள் காட்ட உங்களுக்கு என்ன தகவல் தேவை?

A: கோபுர வகை (சஸ்பென்ஷன்/டென்ஷன்/கோணம்), உயரம், வரி மின்னழுத்தம், கடத்தி அளவு மற்றும் பதற்றம், வடிவமைப்பு காற்று மற்றும் பனி ஏற்றுதல் மற்றும் பொருந்தக்கூடிய தரநிலை (IEC, GB, அல்லது உள்ளூர்). உங்களிடம் கோபுர வரைபடங்கள் இருந்தால், நாங்கள் அவர்களிடமிருந்து நேரடியாக மேற்கோள் காட்டலாம் - எங்களுக்கு PDF அல்லது DWG ஐ ​​அனுப்பவும், நாங்கள் 48 மணிநேரத்திற்குள் பதிலளிப்போம்.

கே: ஒரு வகைக்கு மட்டும் அல்லாமல், ஒரு முழுமையான வரிக்கான கோபுரங்களை வழங்க முடியுமா?

ப: ஆம். முழுமையான 400kV லைன் திட்டங்களுக்கு முழு கோபுர அட்டவணையை - இடைநீக்கம், பதற்றம், கோணம் மற்றும் முனைய கோபுரங்கள் - நாங்கள் உருவாக்குகிறோம். அடித்தள ஸ்டப் கோணங்கள் மற்றும் இணைப்பு வன்பொருளையும் நாங்கள் வழங்குகிறோம்.

கே: உங்கள் குறைந்தபட்ச ஆர்டர் அளவு என்ன?

ப: தனிப்பயனாக்கப்பட்ட கோபுரங்களுக்கு, முன்மாதிரி அல்லது சோதனை நோக்கங்களுக்காக MOQ 1 தொகுப்பு ஆகும். உற்பத்தி விலை நிர்ணயம் செய்ய, பேட்ச் ஃபேப்ரிகேஷன் திறனில் இருந்து பயனடைய குறைந்தது 10 செட்களை ஆர்டர் செய்ய பரிந்துரைக்கிறோம்.

கே: மறுவேலை செய்யாமல் கோபுரங்கள் தளத்தில் பொருத்தமாக இருப்பதை எப்படி உறுதிப்படுத்துகிறீர்கள்?

ப: ஒவ்வொரு கோபுர வகையும் கால்வனேற்றத்திற்கு முன் முழு சோதனை அசெம்பிளிக்கு உட்படுகிறது. போல்ட் துளைகள் துல்லியமான CNC குத்துதல்/துளையிடுதல் மூலம் டெம்ப்ளேட் செய்யப்படுகின்றன, மேலும் ஒவ்வொரு உறுப்பினரும் வரைபடங்களில் குறியிடப்பட்டுள்ளனர். எங்கள் பதிவு: விறைப்புக் குழுக்கள் எங்கள் கோபுரங்களை அரைக்காமல் அல்லது மறுசீரமைக்காமல் இணைக்கின்றன.

கே: உங்கள் கட்டணம் மற்றும் விநியோக விதிமுறைகள் என்ன?

A: பொதுவாக 30% T/T டெபாசிட், ஷிப்மென்ட்டுக்கு முன் T/T அல்லது L/C மூலம் இருப்பு. 30 செட்டுகளுக்கு, டெபாசிட் செய்த 20 வேலை நாட்களுக்குள் டெலிவரி செய்யப்படும். EXW, FOB, CFR அல்லது CIF Qingdao — உங்கள் விருப்பம்.
