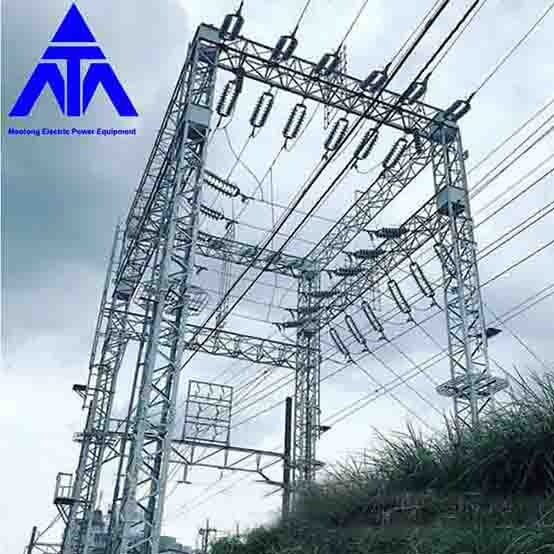

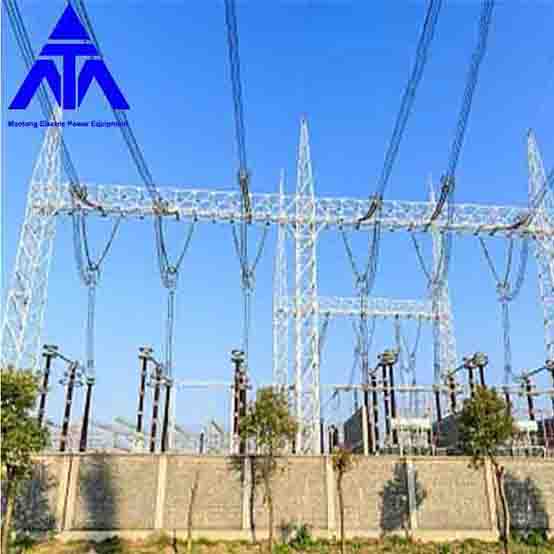

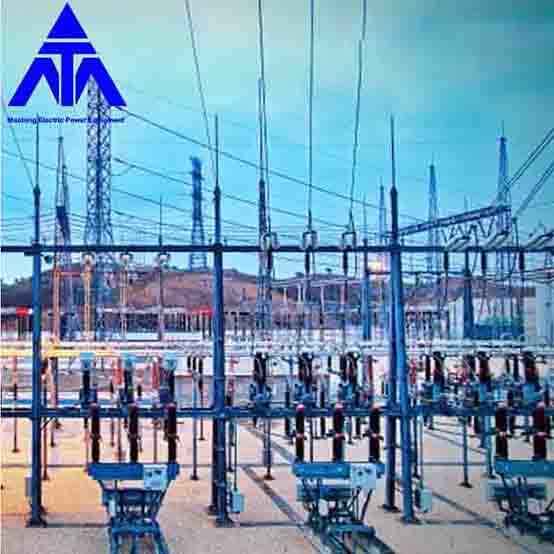

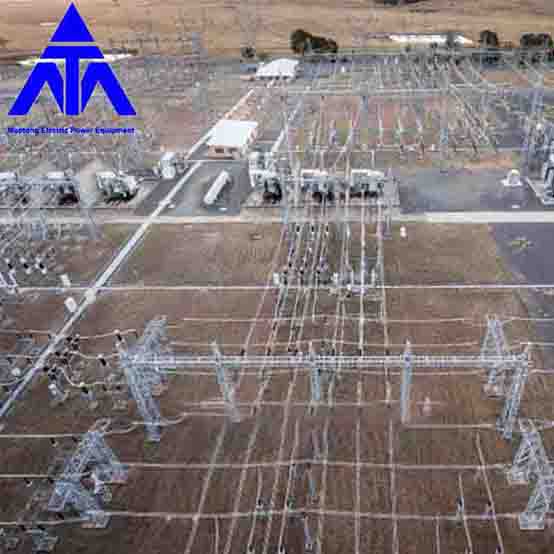

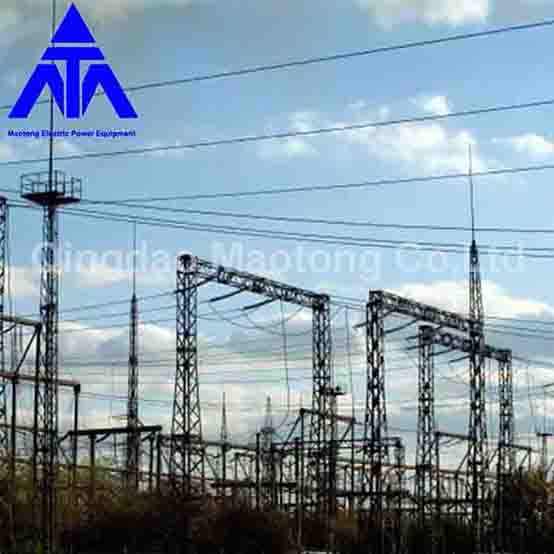

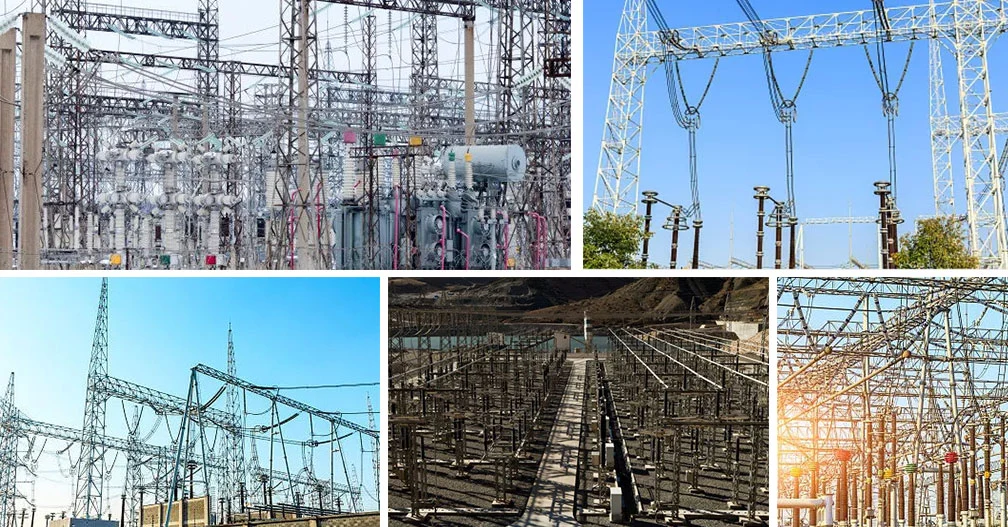

மின் துணை மின்நிலையத்திற்கான கால்வனேற்றப்பட்ட 400KV எஃகு அமைப்பு

மாவோ டோங், மின்சார துணை மின்நிலைய உற்பத்தியாளர்கள், சப்ளையர்கள் மற்றும் ஏற்றுமதியாளர்களுக்கான முன்னணி சீனாவின் கால்வனேற்றப்பட்ட 400KV ஸ்டீல் கட்டமைப்பாகும். கிங்டாவோ மாடோங்

துணை மின்நிலைய கட்டமைப்பு என்பது துணை மின்நிலையம்

துணை மின்நிலையம் மற்றும் பிற வெளிப்புற கம்பி, பொதுவான பெயரின் முக்கிய ஆதரவு கட்டமைப்பின் உபகரணங்கள். இது மின்னழுத்த நிலை, அளவு, உபகரணங்கள் அமைப்பு, கட்டுமானம் மற்றும் செயல்பாட்டு நிலைமைகள் மற்றும் உள்ளூர் காலநிலை நிலைமைகளுக்கு ஏற்ப தீர்மானிக்கப்படுகிறது. மின்சாரத்தின் தன்மைக்கு ஏற்ப, வெவ்வேறு மின்னழுத்த நிலைகளுக்கு கம்பிகள், கம்பிகள் தரையில் மற்றும் கம்பிகள் கட்டமைப்புகளுக்கு இடையே ஒரு குறிப்பிட்ட தூரம் தேவைப்படுகிறது. எனவே, துணை மின்நிலைய அமைப்பு உயர் நெடுவரிசைகள் மற்றும் சிறிய பிரிவுகளால் வகைப்படுத்தப்படுகிறது, பெரிய நெகிழ்வுத்தன்மையின் கட்டமைப்பிற்கு சொந்தமானது. தொழில்நுட்ப தளவமைப்பின் வகை வகைப்பாட்டின் அடிப்படையில், நடுத்தர தளவமைப்பு, அரை உயர அமைப்பு மற்றும் உயர் தளவமைப்பு ஆகியவை உள்ளன. உயர் மின்னழுத்த நிலை கொண்ட துணை மின்நிலையத்தில் அரை-உயர் தளவமைப்பு மற்றும் உயர் தளவமைப்பு முக்கியமாகப் பயன்படுத்தப்படுகின்றன.

தற்போது, ​​மின்மயமாக்கப்பட்ட ரயில் இழுவை துணை மின்நிலையங்கள் நடுத்தர அளவிலான அமைப்பில் உள்ளன. அதன் நோக்க வகைப்பாட்டின் அடிப்படையில், கட்டமைப்பு வயர் பிரேம், பஸ் பிரேம், சென்ட்ரல் டோர் ஃப்ரேம், கார்னர் ஃப்ரேம், டிரான்ஸ்பார்மர் காம்பினேஷன் ஃப்ரேம், சிங்கிள் ராட் எக்யூப்மென்ட் பிராக்கெட், முதலியனவாக பிரிக்கப்பட்டுள்ளது. கட்டிடக்கலையில் AH வகை இன்/அவுட் ஆர்கிடெக்சர், AP வகை மின்னல் கம்பி ஆதரவு உள்ள/அவுட் கட்டிடக்கலை, AP வகை கட்டிடக்கலை, A? வகை கட்டிடக்கலை, பி-வகை கட்டிடக்கலை, மூலை கட்டிடக்கலை, பெரிய வடிவ கட்டிடக்கலை, கட்டிடக்கலைக்கு உள்ளேயும் வெளியேயும் இழுக்கும் கோடு. கட்டிடக்கலை மீதான அழுத்தத்தின் அடிப்படையில், மூன்று வகையான கட்டிடக்கலைகள் உள்ளன: இடைநிலை கட்டிடக்கலை, முனைய கட்டிடக்கலை மற்றும் டிரா-வயர் கட்டிடக்கலை.

கட்டிடக்கலையின் தளவமைப்பு வடிவம் மற்றும் வடிவம் மின்னழுத்த நிலை, கம்பி மற்றும் துணை மின்நிலையத்தின் உபகரண அமைப்பு ஆகியவற்றால் தீர்மானிக்கப்படுகிறது. கட்டிடக்கலையில் பயன்படுத்தப்படும் பொருள், கட்டிடக்கலையின் சுமையுடன் தொடர்புடையது. துணை மின்நிலையத்தின் மின்னழுத்த அளவு அதிகமாக உள்ளது, கட்டிடக்கலையால் தாங்கப்படும் சுமை பெரியது, மற்றும் மின்னழுத்த அளவு குறைவாக உள்ளது, மேலும் கட்டிடக்கலை தாங்கும் சுமை சிறியது. பல்வேறு பொருட்களின் கட்டிடக்கலை அதன் நன்மைகள் மற்றும் தீமைகள் மற்றும் பயன்பாட்டின் நோக்கம் ஆகியவற்றைக் கொண்டுள்ளது.

துணை மின்நிலையத்திற்கான மின்னல் பாதுகாப்பு உபகரணங்கள்

துணை மின்நிலையத்தில் மின்னல் பாதுகாப்பு உபகரணங்களும் பொருத்தப்பட்டுள்ளன, முக்கியமாக மின்னல் கம்பிகள் மற்றும் கைது செய்பவர்கள். மின்னல் கம்பிகள் மின்னலைத் தனக்குள்ளேயே செலுத்தி, மின்னலைத் தரைக்குக் கொண்டு வரும் நேரடி மின்னலால் துணை மின்நிலையம் தாக்கப்படுவதைத் தடுக்க வடிவமைக்கப்பட்டுள்ளது. துணை மின்நிலையத்திற்கு அருகில் உள்ள வரியில் இடி விழும்போது, ​​இடி அலையானது கம்பியுடன் துணை மின் நிலையத்திற்குள் நுழைந்து அதிக மின்னழுத்தத்தை உருவாக்கும். கூடுதலாக, சர்க்யூட் பிரேக்கர் செயல்பாடும் அதிக மின்னழுத்தத்தை ஏற்படுத்தும். ஓவர்வோல்டேஜ் ஒரு குறிப்பிட்ட வரம்பை மீறும் போது மின்னழுத்தத்தைக் குறைப்பதற்காக தானாக தரையில் டிஸ்சார்ஜ் செய்வதே அரெஸ்டரின் செயல்பாடு. வெளியேற்றத்திற்குப் பிறகு, கணினியின் இயல்பான செயல்பாட்டை உறுதிப்படுத்த உபகரணங்கள் தானாகவே வளைவை அணைக்கின்றன. தற்போது, ​​துத்தநாக ஆக்சைடு அரெஸ்டர்தான் அதிகம் பயன்படுத்தப்படுகிறது.
