மின் அமைப்பின் மின்னழுத்த அளவுகளில் 220/380V (0.4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV மற்றும் 500 kV ஆகியவை அடங்கும். மோட்டார் உற்பத்தி தொழில்நுட்பத்தின் முன்னேற்றத்துடன், 10 kV மோட்டார்கள் தொகுதிகளாக உற்பத்தி செய்யப்பட்டுள்ளன, எனவே 3 kV மற்றும் 6 kV மோட்டார்கள் குறைவாகப் பயன்படுத்தப்பட்டன, மேலும் 20 kV மற்றும் 66 kV மோட்டார்கள் அரிதாகவே பயன்படுத்தப்படுகின்றன. மின்சாரம் வழங்கும் அமைப்பு முக்கியமாக 10 kV மற்றும் 35 kV ஆகும். மின் பரிமாற்றம் மற்றும் விநியோக அமைப்பு முக்கியமாக 110 kV க்கு மேல் உள்ளது. மின் உற்பத்தி நிலையத்தில் இரண்டு வகையான ஜெனரேட்டர்கள் உள்ளன: 6 kV மற்றும் 10 kV. இப்போது, ​​10 கேவி முக்கிய ஜெனரேட்டராக உள்ளது. பயனர்கள் அனைவரும் 220/380V (0.4 kV) குறைந்த மின்னழுத்த அமைப்புகள்.

நகர்ப்புற மின் நெட்வொர்க் ஒழுங்குமுறைகளுக்கான வடிவமைப்பு விதிகளின்படி, பரிமாற்ற நெட்வொர்க் 500 kV, 330 kV, 220 kV மற்றும் 110 kV, உயர் மின்னழுத்த விநியோக நெட்வொர்க் 110 kV மற்றும் 66 kV, நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க் 20 kV, 10 kV ஆகும். மற்றும் 6 kV, மற்றும் குறைந்த மின்னழுத்த விநியோக நெட்வொர்க் 0.4 kV (220 V/380 V) ஆகும்.

மின் உற்பத்தி நிலையம் 6 kV அல்லது 10 kV மின்சாரத்தை அனுப்புகிறது. அதன் சொந்த பயன்பாட்டிற்கு (துணை சக்தி) கூடுதலாக, மின் உற்பத்தி நிலையத்திற்கு அருகில் உள்ள பயனர்களுக்கு 10 kV மின்னழுத்தத்தை அனுப்ப முடியும். 10 kV மின் விநியோக வரம்பு 10 Km, 35 kV என்பது 20~50 Km, 66 kV என்பது 30~100 Km, 110 kV என்பது 50~150 Km, 220 kV என்பது 100~300 Km, 330 kV 200~60 , 500 kV என்பது 150~850 கிமீ ஆகும்.

மின்சக்தி அமைப்பின் பல்வேறு மின்னழுத்த நிலைகள் மின்மாற்றிகள் மூலம் மாற்றப்படுகின்றன. மின்னழுத்தம் ஸ்டெப்-அப் மின்மாற்றிகளுக்கு உயர்கிறது (துணை மின்நிலையங்கள் ஸ்டெப்-அப் நிலையங்கள்) மற்றும் ஸ்டெப்-டவுன் டிரான்ஸ்பார்மர்களுக்கு குறைகிறது (துணை மின்நிலையங்கள் படிநிலை நிலையங்கள்). ஒரு மின்னழுத்தம் மற்றொரு மின்னழுத்தத்திற்கு மாற்றப்படும்போது இரண்டு சுருள்கள் (முறுக்குகள்) கொண்ட இரண்டு சுருள் மின்மாற்றி தேர்ந்தெடுக்கப்படுகிறது, மற்ற மின்னழுத்தம் இரண்டு மின்னழுத்தங்களுக்கு மாற்றப்படும்போது மூன்று சுருள்கள் (முறுக்குகள்) கொண்ட மூன்று சுருள் மின்மாற்றி தேர்ந்தெடுக்கப்படுகிறது.

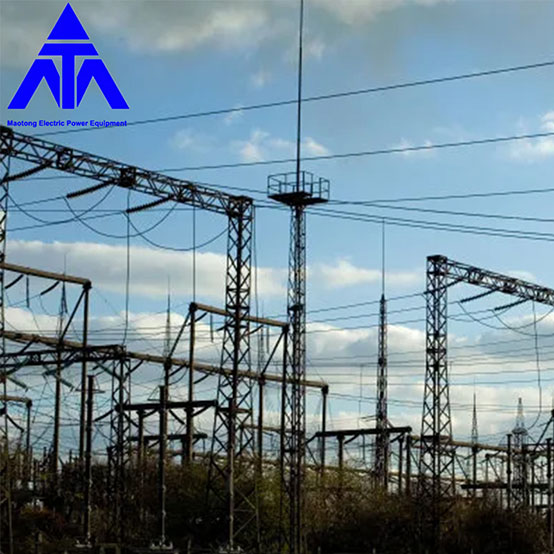

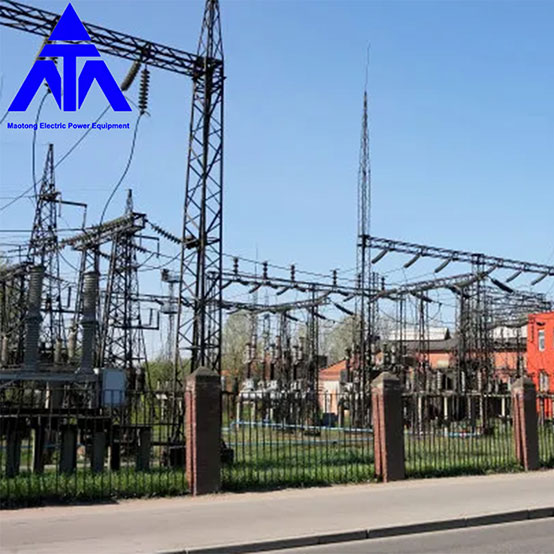

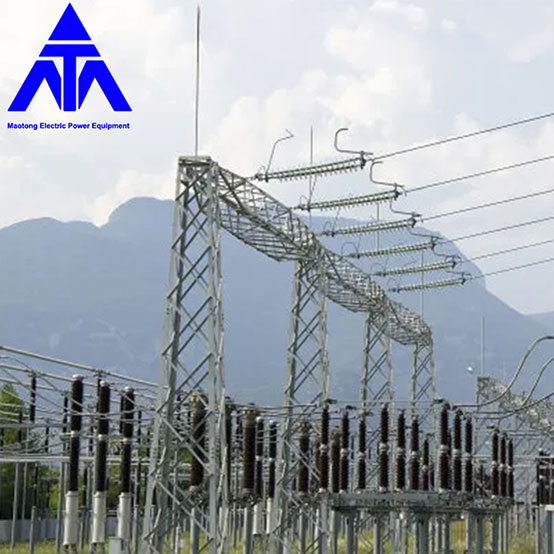

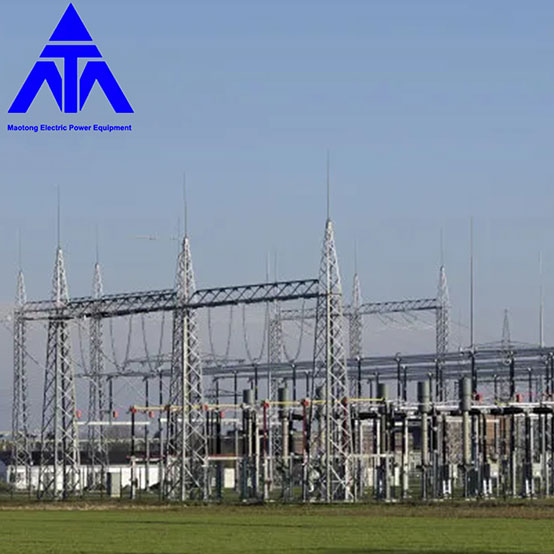

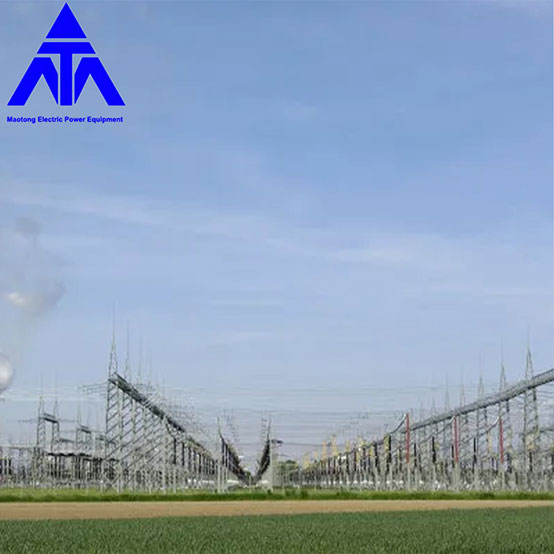

மின்னழுத்தத்தை அதிகரிப்பதற்கும் குறைப்பதற்கும் கூடுதலாக, துணை மின்நிலையம் அதன் அளவிற்கு ஏற்ப ஹப் நிலையம், பிராந்திய நிலையம் மற்றும் முனைய நிலையம் என பிரிக்கப்பட்டுள்ளது. ஹப் நிலையத்தின் மின்னழுத்த நிலை பொதுவாக மூன்று (மூன்று சுருள் மின்மாற்றி), 550kV/220kV/110kV. பிராந்திய நிலையங்களில் பொதுவாக மூன்று மின்னழுத்த நிலைகள் (மூன்று-சுருள் மின்மாற்றி), 220 kV/110 kV/35 kV அல்லது 110 kV/35 kV/10 kV. டெர்மினல் நிலையங்கள் பொதுவாக பயனர்களுடன் நேரடியாக இணைக்கப்படுகின்றன, மேலும் அவற்றில் பெரும்பாலானவை 110kV/10kV அல்லது 35kV/10kV என்ற இரண்டு மின்னழுத்த நிலைகளை (மின்மாற்றியின் இரண்டு சுருள்கள்) கொண்டிருக்கும். பயனரின் சொந்த துணை மின்நிலையம் பொதுவாக இரண்டு மின்னழுத்த நிலைகளை மட்டுமே கொண்டுள்ளது (இரட்டை சுருள் மின்மாற்றி): 110 kV/10kV, 35 kV/0.4kV, மற்றும் 10kV/0.4kV, இதில் 10kV/0.4kV அதிகமாக உள்ளது.
