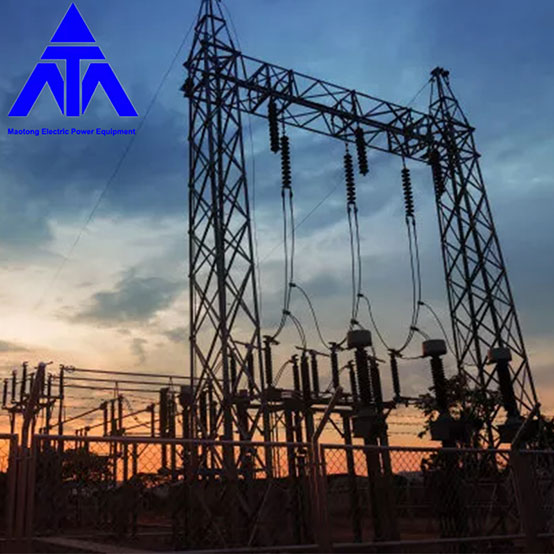

மின்மாற்றி மின்சார பரிமாற்ற துணை மின்நிலைய அமைப்பு 220kv

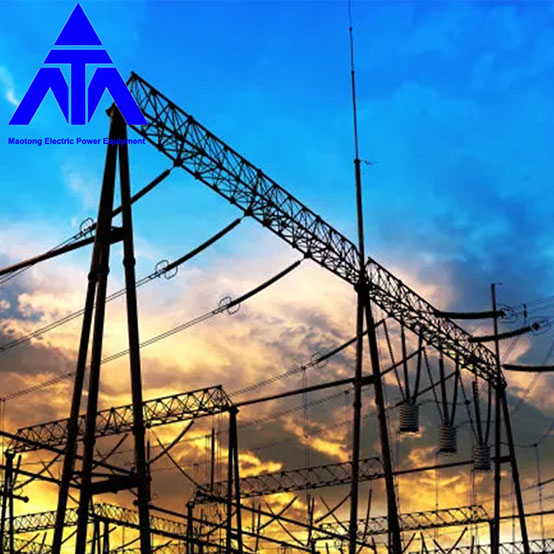

உயர்தர மின்மாற்றி மின்சார பரிமாற்ற துணை மின்நிலைய அமைப்பு 220kv சீனா உற்பத்தியாளர்களான மாவோ டோங்கால் வழங்கப்படுகிறது. குறைந்த விலையில் நேரடியாக உயர் தரத்தில் இருக்கும் டிரான்ஸ்ஃபார்மர் எலக்ட்ரிக் டிரான்ஸ்மிஷன் துணை மின்நிலைய கட்டமைப்பை 220kv வாங்கவும். மாடோங்® தொழில்முறை ஒலிபரப்பு மின்சார துணை மின்நிலையம், துணை மின்நிலையங்களின் வகைப்பாடு மற்றும் பண்புகள் சுருக்கமாக விவரிக்கப்பட்டுள்ளன. மின் கட்டங்களுக்கு வரும்போது, ​​துணை மின்நிலையங்கள் இல்லாமல் செய்ய முடியாது. ஒரு துணை மின்நிலையம் என்பது மின்னழுத்தங்களை மாற்றுவதற்கும், சக்தியை மாற்றுவதற்கும், மின்சார ஆற்றலை சேகரித்து விநியோகிப்பதற்கும் மின் வலையமைப்பில் உள்ள கோடுகளின் சந்திப்பில் உள்ள வசதியாகும்.


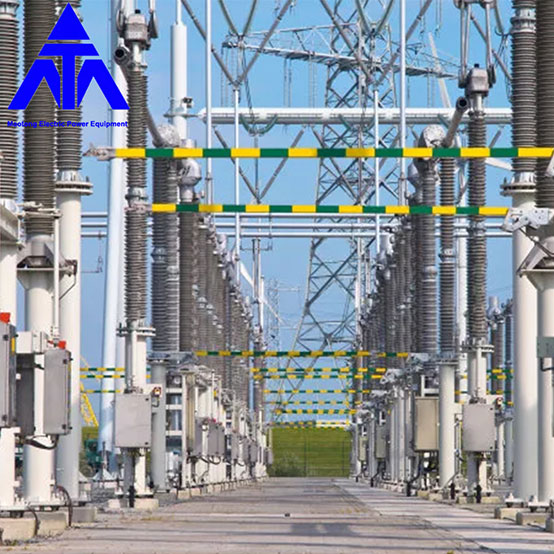

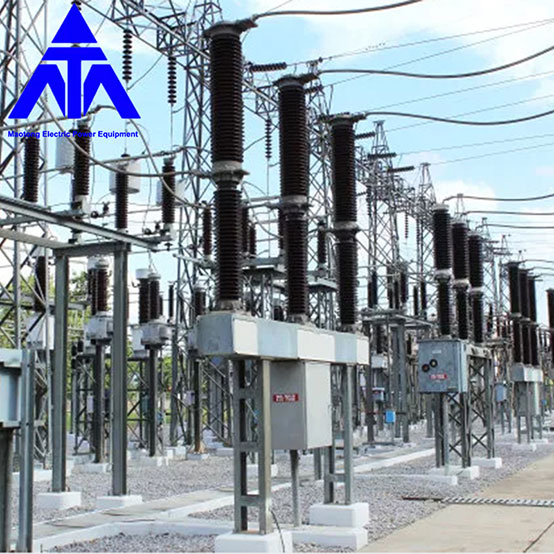

துணை மின்நிலையத்தின் அமைப்பிற்கு ஏற்ப பிரிக்கப்பட்டால், துணை மின்நிலையத்தை பொதுவாக வெளிப்புற துணை மின்நிலையம், உட்புற துணை மின்நிலையம் மற்றும் நிலத்தடி துணை மின்நிலையம் என பிரிக்கலாம். பிரதான மின்மாற்றிகள் மற்றும் முக்கிய உயர் மின்னழுத்த மின் சாதனங்களின் தளவமைப்பின் படி உட்புற துணை மின்நிலையங்கள் அனைத்து உட்புற துணை மின்நிலையங்கள் மற்றும் அரை-உட்புற துணை மின்நிலையங்களாக பிரிக்கப்படுகின்றன. வெளிப்புற துணை மின்நிலையம், பிரதான மின்மாற்றி மற்றும் முக்கிய உயர் மின்னழுத்த மின் உபகரணங்கள் வெளிப்புறங்களில் ஏற்பாடு செய்யப்பட்டுள்ளன.

இந்த ஏற்பாடு ஒரு பெரிய பகுதியை ஆக்கிரமித்துள்ளது, மேலும் மின் சாதனங்கள் மற்றும் கட்டிடங்கள் மின்சார பாதுகாப்பு தூரம், தீ தூரம் போன்ற பல்வேறு வகையான தூரங்களின் தேவைகளை முழுமையாக பூர்த்தி செய்ய முடியும், இது செயல்பாடு, பராமரிப்பு மற்றும் மாற்றியமைக்க வசதியானது. இது புறநகர் அல்லது கிராமப்புறங்களில் கட்டுமானத்திற்கு ஏற்றது.

முழு உட்புற துணை மின்நிலையம், பிரதான மின்மாற்றி மற்றும் அனைத்து உயர் மற்றும் குறைந்த மின்னழுத்த மின் சாதனங்களும் உட்புறத்தில் ஏற்பாடு செய்யப்பட்டுள்ளன. இந்த வகை துணை மின்நிலையம் மொத்த தரைப்பகுதியை குறைக்கிறது, ஆனால் கட்டிடத்தின் உட்புற அமைப்பிற்கான அதிக தேவைகள் உள்ளன. இது கச்சிதமான, பெரிய உயர வேறுபாடு மற்றும் வெவ்வேறு மாடி உயரத்தின் பண்புகளைக் கொண்டுள்ளது, இது சுற்றியுள்ள நிலப்பரப்பின் தேவைகளைப் பூர்த்தி செய்ய எளிதானது. நகர்ப்புற மக்கள் அடர்த்தியான பகுதிகளுக்கு ஏற்றது, அல்லது கடலோரப் பகுதிகள், உப்பு ஏரிகள், இரசாயன ஆலைகள் மற்றும் அதிக அளவு காற்று மாசுபாடு உள்ள பிற பகுதிகளில் அமைந்துள்ளது.

அரை உட்புற துணை மின்நிலையங்கள், பிரதான மின்மாற்றி அல்லது வெளிப்புறத்தில் உள்ள முக்கிய உயர் மின்னழுத்த மின் உபகரணங்கள் அமைப்பு, உட்புற நிலையம் ஆகியவை பரப்பளவைக் காப்பாற்றும் வகையில் இணைக்கப்பட்டன, சுற்றுப்புறங்களுடன் அழகான இணக்கம், உபகரணங்கள் செயல்பாட்டு நிலை மற்றும் வெளிப்புற வகை மின்மாற்றி துணை மின்நிலையம், ஒப்பீட்டளவில் குறைந்த செலவில் உள்ள நன்மைகள் பொருளாதாரம் ஒப்பீட்டளவில் வளர்ந்த சிறிய நகரங்கள் மற்றும் சுற்றுச்சூழலுக்கு முழு கவனம் செலுத்த வேண்டிய அவசியம் மற்றும் பிராந்திய கட்டுமானத்தின் பொருளாதார மற்றும் தொழில்நுட்ப குறியீட்டின் ஒருங்கிணைப்பு.



நிலத்தடி துணை மின்நிலையங்கள் முழுமையாக நிலத்தடி துணை மின்நிலையங்கள் மற்றும் அரை நிலத்தடி துணை மின்நிலையங்களாக பிரிக்கப்பட்டுள்ளன. முழு நிலத்தடி துணை மின் நிலையத்தின் பிரதான கட்டிடம் நிலத்தடியில் கட்டப்பட்டுள்ளது, மேலும் பிரதான மின்மாற்றி மற்றும் பிற முக்கிய மின் உபகரணங்கள் நிலத்தடி கட்டிடத்தில் நிறுவப்பட்டுள்ளன.

துணை மின்நிலைய துவாரங்கள் மற்றும் உபகரணங்கள், பணியாளர்களின் நுழைவாயில்கள் மற்றும் வெளியேறும் வழிகள் போன்ற சிறிய எண்ணிக்கையிலான கட்டிடங்கள் மட்டுமே தரையில் கட்டப்பட்டுள்ளன, அதே போல் குளிரூட்டும் உபகரணங்கள் மற்றும் பெரிய பிரதான மின்மாற்றியின் பிரதான கட்டுப்பாட்டு அறை ஆகியவை தரையில் அமைக்கப்படலாம். அரை-நிலத்தடி துணை மின்நிலையங்கள் முக்கியமாக நிலத்தடி கட்டிடங்கள், மற்றும் பிரதான மின்மாற்றி அல்லது பிற முக்கிய மின் உபகரணங்கள் நிலத்தடி கட்டிடங்களில் ஓரளவு நிறுவப்பட்டுள்ளன. நிலத்தடி துணை மின்நிலையம் அடர்த்தியான மற்றும் மக்கள் தொகை அதிகம் உள்ள பகுதிகளில் கட்டுவதற்கு ஏற்றது.

மின் அமைப்பில் உள்ள துணை மின்நிலையத்தின் நிலை மற்றும் செயல்பாட்டின் படி, துணை மின்நிலையத்தை பொதுவாக ஹப் துணை மின்நிலையம், பிராந்திய முக்கியமான துணை மின்நிலையம் மற்றும் பொது துணை மின்நிலையம் என பிரிக்கலாம்.

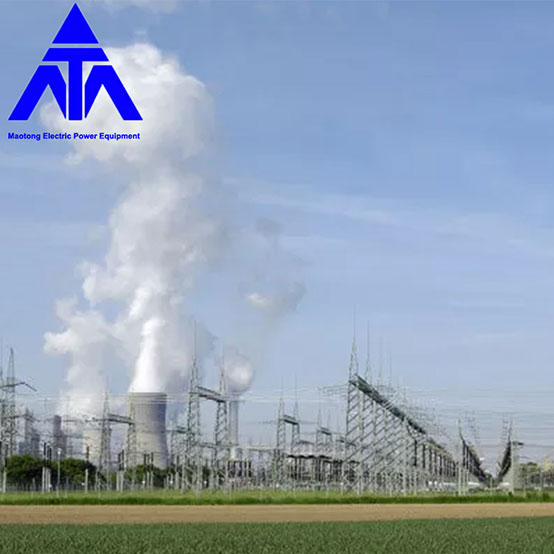

ஹப் துணை மின்நிலையம் மின்சக்தி அமைப்பின் மைய புள்ளியில் அமைந்துள்ளது. உயர் மின்னழுத்த பக்கத்தின் மின்னழுத்தம் பொதுவாக 500 (750) kV, மற்றும் நடுத்தர மற்றும் குறைந்த மின்னழுத்த பக்கத்தின் மின்னழுத்தம் பொதுவாக 220kV (330kV) மற்றும் 35kV ஆகும். ஹப் துணை மின்நிலையத்தின் உயர் மின்னழுத்த பக்கமானது பிராந்திய மின் கட்டத்துடன் இணைக்கப்பட்டுள்ளது மற்றும் பல பெரிய மின் ஆதாரங்களுடன் இணைக்கப்பட்டுள்ளது, மேலும் உயர் மின்னழுத்த பக்கத்தில் அதிக அளவு மின் பரிமாற்றம் உள்ளது.

துணை மின்நிலையத்தில் பல பெரிய திறன் கொண்ட பவர் ஸ்டெப்-டவுன் டிரான்ஸ்பார்மர்கள் பொருத்தப்பட்டுள்ளன, அவை பிராந்திய கட்டத்திலிருந்து மின்சாரத்தைப் பதிவிறக்கம் செய்து பிராந்தியத்தில் உள்ள முக்கியமான துணை மின்நிலையங்களுக்கு மின்சாரம் வழங்குகின்றன. இந்த வகையான துணை மின்நிலையத்தின் சுமை பக்கமானது பெரும்பாலும் பிராந்திய மின் கட்டத்தின் முக்கிய ஆற்றல் புள்ளியாகும். முழு நிலையத்தின் மின்சாரம் செயலிழந்த பிறகு, கணினி நிலையான சேதத்தை ஏற்படுத்தும், மின் கட்டம் சரிந்து, ஒரு பெரிய பகுதி மின்சாரம் செயலிழக்கும்.

பிராந்திய நெட்வொர்க்கின் மைய புள்ளியில் பிராந்திய முக்கியமான துணை மின்நிலையங்கள் அமைந்துள்ளன. உயர் மின்னழுத்த பக்கத்தின் மின்னழுத்தம் பொதுவாக 220 (330) kV, மற்றும் நடுத்தர மற்றும் குறைந்த மின்னழுத்த பக்கத்தின் மின்னழுத்தம் பொதுவாக 110kV மற்றும் 35kV அல்லது 10kV ஆகும். இந்த வகை துணை மின்நிலையம் முக்கியமாக பிராந்திய மின் கட்டத்திலிருந்து மின்சாரத்தைப் பதிவிறக்குகிறது மற்றும் பிராந்திய விநியோக நெட்வொர்க்கிற்கு அல்லது நேரடியாக பயனர்களுக்கு மின்சாரத்தை வழங்குகிறது. முழு நிலையத்தின் மின்சாரம் செயலிழந்த பிறகு, இது பிராந்திய மின் கட்டத்தின் சரிவை ஏற்படுத்தும் மற்றும் முழு பிராந்தியத்தின் மின்சார விநியோகத்தையும் பாதிக்கலாம்.

இந்த வகை துணை மின்நிலையம் வெவ்வேறு பகுதிகளில் வெவ்வேறு மின் கட்ட கட்டமைப்புகள் காரணமாக முக்கிய மின் வயரிங் தேவைகளை கொண்டுள்ளது. எடுத்துக்காட்டாக, பிராந்திய பவர் கிரிட் அமைப்பு வலுவாக இருக்கும் போது மற்றும் N-1(அல்லது N-2) உள்ளமைவு உணரப்படும் போது, ​​துணை மின்நிலையத்தின் மின் பிரதான வயரிங் நம்பகத்தன்மைக்கான தேவை ஒப்பீட்டளவில் குறைக்கப்படுகிறது.

ஒரு பொது துணை மின்நிலையம் ஒரு மாவட்ட நெட்வொர்க்கின் முடிவில் அமைந்துள்ளது, இது டெர்மினல் துணை மின்நிலையம் என்றும் அழைக்கப்படுகிறது. உயர் மின்னழுத்த பக்க மின்னழுத்தம் பெரும்பாலும் 110kV, ஆனால் 220kV, மற்றும் நடுத்தர மற்றும் குறைந்த மின்னழுத்த பக்க மின்னழுத்தம் பொதுவாக 35kV மற்றும் 10kV ஆகும். உயர் மின்னழுத்த பக்க 110kV அல்லது 220kV நேரடியாக 35kV அல்லது 10kV வரை உள்ளன. ஸ்டெப்-டவுன் மின்சாரம் அருகிலுள்ள வாடிக்கையாளர்கள் அல்லது வணிகங்களால் பயன்படுத்தப்படுகிறது. முழு நிலையத்தின் மின் தடைக்குப் பிறகு, அருகிலுள்ள பயனர்கள் மற்றும் நிறுவனங்கள் மட்டுமே பாதிக்கப்படுகின்றன, மேலும் தாக்கத்தின் நோக்கம் சிறியது.
